Comment exploiter le potentiel du fr4 epoxy efficacement ?

FR4 epoxy combine résistance mécanique et isolation électrique, indispensables pour l’électronique et l’industrie. Maîtriser ses propriétés permet d’optimiser sa mise en œuvre, garantir la fiabilité des circuits imprimés et éviter les erreurs courantes. Découvrir les bonnes pratiques et précautions assure un travail efficace et sécurisé, valorisant pleinement ce matériau technique au potentiel souvent sous-exploité.

Exploiter efficacement le potentiel du FR4 epoxy : guide pratique et sécurisé pour des applications électroniques et industrielles

Dès que l’on souhaite profiter d’une performance optimale pour les circuits imprimés ou les équipements industriels, opter pour l'epoxy FR4 devient une démarche incontournable. Les applications du FR4 s’étendent de l’électronique grand public à l’automobile, en passant par l’aéronautique et les infrastructures télécoms. Ce matériau s’impose par son excellente isolation électrique, capable de supporter des variations de tension sans générer de fuites, et par sa robustesse mécanique, qui garantit une longue durée de vie aux systèmes les plus sollicités.

Cela peut vous intéresser : Climatisation à Carcassonne : trouver le système parfait pour votre maison

Le FR4 epoxy affiche également une résistance thermique élevée. Il maintient ses propriétés jusqu’à environ 150 °C, voire plus pour certaines variantes. Son usage industriel se retrouve dans les tableaux de distribution, cloisons isolantes et supports pour composants soumis à des environnements difficiles. Dans les secteurs aéronautique et automobile, sa légèreté combinée à la stabilité thermique assure sécurité et fiabilité, éléments primordiaux lors de la conception de tableaux de bord ou de systèmes de navigation.

Attention toutefois à respecter les règles de sécurité : porter des équipements de protection lors du découpage ou du perçage, éviter l’inhalation des poussières, et toujours éliminer soigneusement les débris pour prévenir tout court-circuit ou dégradation prématurée.

En parallèle : Quelle méthode pour intégrer la gestion prévisionnelle des emplois et compétences (GPEC) dans une PME ?

Découvrir les propriétés et caractéristiques du FR4 epoxy pour des résultats fiables

Structure et composition du FR4 epoxy : fibre de verre et résine époxy

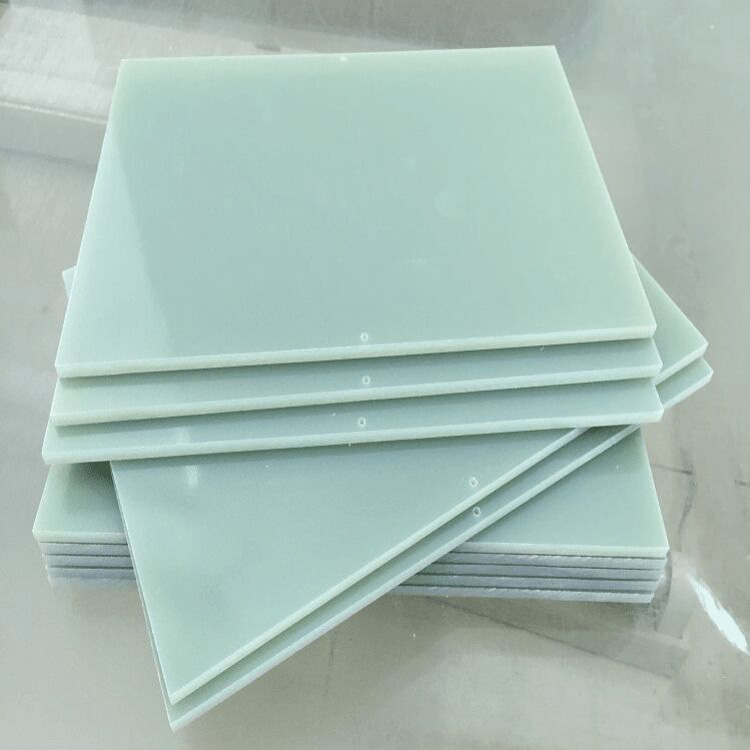

Le FR4 epoxy s’appuie sur une structure composite : une superposition de tissu de fibre de verre imprégné de résine époxy. Ce choix confère au matériau des propriétés du FR4 epoxy essentielles, telles qu’une solidité renforcée et une remarquable robustesse mécanique. Grâce à cette construction, les caractéristiques du FR4 epoxy répondent aux contraintes des applications électroniques et industrielles exigeantes, y compris la tolérance à la déformation thermique et aux chocs répétés. Les tolérances dimensionnelles, précises, garantissent la stabilité lors de l’usinage ou des opérations de découpe du FR4 epoxy.

Performances électriques et thermiques : tenue aux hautes températures, stabilité diélectrique, ignifugation

Les propriétés du FR4 epoxy incluent d’excellentes capacités isolantes. L’isolation électrique du matériau reste stable, même sous des tensions élevées ou dans des milieux humides. Sa résistance thermique du FR4 autorise une utilisation dans des conditions allant jusqu’à 150 °C pour les versions standard, voire 180 °C pour les variantes high TG. L’ignifugation, caractéristique clé, obéit à la norme UL94V-0 et limite la propagation du feu.

Avantages et limitations du FR4 epoxy souvent rencontrés sur le terrain

Les avantages du FR4 epoxy, comme le bon compromis entre coût, résistance mécanique et facilité d’usinage, s’opposent à des limites sur la fréquence maximale ou la gestion thermique extrême. La comparaison met en lumière les différences entre FR4 et autres stratifiés : le FR4 reste moins performant pour les applications ultra-haute fréquence ou nécessitant une dissipation thermique accrue, mais son adoption reste un choix optimal pour la plupart des projets électroniques standards grâce à ses propriétés du FR4 epoxy éprouvées.

Sélectionner et préparer le FR4 epoxy selon l’usage souhaité

Critères essentiels pour le choix du FR4 : épaisseur, densité, grade, certifications

Déterminer la bonne épaisseur et la densité du FR4 epoxy repose sur l’application visée. Pour les circuits imprimés, une épaisseur standard de 1,6 mm garantit un équilibre entre propriétés isolantes et robustesse mécanique. Les variantes haute densité conviennent aux environnements exigeants, améliorant la résistance thermique et la tenue mécanique. Sélectionner le grade selon les normes et certifications (UL94V, NEMA, etc.) optimise la sécurité et la fiabilité. Toujours vérifier la compatibilité entre les types de résines époxy utilisées et les exigences techniques — certaines formulations favorisent la résistance thermique ou l’isolation électrique.

Stockage optimal et conservation des propriétés du matériau

Le stockage du FR4 epoxy influe directement sur la durabilité et les propriétés du FR4 epoxy. Protéger les feuilles à l’abri de l’humidité et dans un local ventilé prévient la déformation thermique et la perte de propriétés isolantes. Garder les emballages d’origine et contrôler l’hygrométrie prolonge la qualité, surtout avant toute préparation avant utilisation.

Recommandations sur les outils et équipements indispensables

La découpe du FR4 epoxy exige des outils adaptés comme des scies à lame carbure ou découpe laser. L’utilisation de protections individuelles réduit les risques liés à la poussière. Un guide pour débutants recommande de choisir les outils nécessaires selon l’épaisseur et la densité du matériau. Fixer le FR4 sur un support stable évite toute déformation pendant l’usinage et préserve l’intégrité des propriétés mécaniques et isolantes.

Préparer et découper le FR4 epoxy : techniques, outils et sécurité

Étapes de la découpe manuelle et mécanique, précisions sur les paramètres techniques

La découpe du FR4 epoxy requiert précision et soin. Utilisez une règle métallique et un cutter pour la découpe manuelle sur de petites pièces, en veillant à maintenir l’angle et la pression pour éviter l’effritement. Pour des grandes plaques, privilégiez la scie circulaire équipée d’une lame fine ou une guillotine spécifique. Les techniques d’usinage du FR4 incluent aussi le fraisage avec des paramètres adaptés : avance faible, vitesse de rotation modérée, refroidissement localisé pour limiter la montée en température. Respecter les tolérances dimensionnelles est essentiel pour garantir l’utilisation du FR4 dans l’électronique.

Utilisation d’outils de perçage et machines CNC adaptées au FR4

Le guide de perçage du FR4 epoxy recommande l’usage de forets en carbure pour la précision et la durabilité, avec refroidissement par air pour limiter tout risque de surchauffe. Les machines CNC assurent une grande répétabilité et qualité de découpe, y compris pour les formes complexes. La découpe laser du FR4 permet une finition nette mais nécessite extraction efficace des fumées pour rester conforme aux règles de sécurité lors de la manipulation.

Mesures de sécurité, dépoussiérage, risques d’exposition aux poussières et bonnes pratiques

Manipuler le FR4 implique de suivre des règles de sécurité strictes : équipez-vous d’un équipement de protection individuelle (lunettes, masque FFP2, gants). L’usinage génère des particules fines ; un bon système d’aspiration et de dépoussiérage après usinage protège la santé et évite la contamination du poste de travail. Un nettoyage méticuleux prolonge la durée de vie des outils et préserve la qualité des surfaces usinées.

Collage, assemblage et fixation du FR4 epoxy pour circuits et composants

Sélection des colles et adhésifs compatibles avec l’époxy verre

Pour garantir un assemblage électrique fiable du FR4 epoxy, le choix d’adhésifs compatibles avec l’époxy est primordial. Les colles époxy sont recommandées pour leur excellente adhésion sur la fibre de verre et leur résistance mécanique adaptée à l’assemblage en couches. Il convient d’opter pour une formulation supportant la température maximale d’utilisation du substrat FR4 afin de préserver ses propriétés isolantes durant l’exploitation. Les traitements de collage spécifiques, tels que le nettoyage préalable à l’alcool isopropylique, optimisent la préparation avant utilisation et évitent les erreurs courantes de mauvaise adhésion.

Techniques et précautions pour un assemblage multicouche fiable

L’assemblage multi-couches du FR4 epoxy exige une excellente compatibilité avec colles époxy et un strict contrôle des tolérances dimensionnelles. Le respect d’une pression uniforme lors du pressage est indispensable pour maintenir la densité et l’épaisseur du FR4 et limiter la déformation thermique entre couches. Il est conseillé de surveiller l’humidité et la température ambiantes, car l’humidité peut altérer l’assemblage en couches, notamment lors de l’application de traitements de collage spécifiques afin de garantir la résistance thermique attendue.

Intégration sécurisée des composants électroniques et mécaniques

L’interface entre FR4 et composants électroniques requiert une fixation mécanique précise ainsi qu’une excellente isolation électrique. Lors de l’assemblage, il faut tenir compte de la compatibilité avec composants électroniques sensibles à la chaleur. Privilégier une technique de traitement de surface permet d’optimiser la résistance chimique et l’intégration mécanique, surtout dans des applications soumises à de fortes variations de température ou d’humidité.

Soudure, nettoyage et finitions : réussir la mise en œuvre et prolonger la durée de vie du FR4

Initiation à la soudure sur FR4 : températures, méthodes et erreurs à éviter

La soudure sur FR4 epoxy requiert une gestion précise de la température. Idéalement, la température du fer à souder doit se situer entre 320°C et 370°C, ce qui assure une adhérence optimale sans endommager les propriétés du FR4 epoxy. Utilisez toujours une pointe propre et évitez de rester trop longtemps sur la même zone pour ne pas provoquer de délamination, ni altérer la résistance thermique du FR4. Une erreur courante consiste à appliquer un excès de chaleur, risquant ainsi de modifier les caractéristiques du FR4 epoxy ou de causer des fissurations du support. Prévoir un contrôle visuel immédiat après opération.

Protocole de nettoyage et traitement de surface pour fiabilité des circuits

Le nettoyage des surfaces FR4 est fondamental avant toute soudure ou collage. Utilisez des solvants adaptés pour éliminer flux, poussières ou résidus issus des techniques d’usinage du FR4. Ce traitement de surface garantit la préservation des propriétés isolantes du FR4 epoxy et limite la formation de courts-circuits. Un chiffon antistatique peut compléter le processus afin de ne pas compromettre l’assemblage en couches ni l’application dans les circuits imprimés.

Astuces pour le vernissage, entretien périodique et résistance à l’humidité

Pour maintenir la durabilité et la protection contre l’humidité, il est recommandé d’appliquer un vernis conforme aux propriétés ignifuges du matériau. Ce traitement prolonge la durée de vie du FR4 epoxy en usage intensif, optimise ses caractéristiques et réduit l’impact de l’humidité et des contaminants. Un entretien et maintenance réguliers, avec inspection visuelle, assure la stabilité thermique et électrique à long terme.

Applications concrètes, contrôle qualité et gestion des risques du FR4 epoxy

Exemples d’intégration du FR4 epoxy dans les PCBs, l’automobile, l’aéronautique et l’industrie

L’application dans les circuits imprimés reste la référence pour le FR4 epoxy, en raison de ses propriétés isolantes et de sa résistance thermique supérieure. Dans l’automobile, l’utilisation du FR4 dans l’électronique concerne principalement les unités de contrôle moteur et les dispositifs de sécurité, où la tenue aux vibrations et aux écarts de température s’avère capitale. L’industrie aéronautique plébiscite le FR4 epoxy pour panneaux intérieurs, modules avioniques et composants soumis à des variations extrêmes, en misant sur son rapport poids/performance et ses propriétés ignifuges.

Méthodes de tests et critères de contrôle qualité à privilégier

Adopter des tests de qualité stricts est incontournable pour fiabiliser chaque lot produit. Les méthodes de contrôle qualité incluent la vérification dimensionnelle, la mesure d’isolation électrique, et la détection des défauts dans le FR4 par imagerie ou essais mécaniques. La maintenance préventive repose sur l’analyse régulière de la résistance thermique et de la robustesse mécanique pour anticiper l’apparition de microfissures ou de délaminages.

Gestion des déchets, recyclage, réparations courantes et solutions à impact réduit

La gestion des déchets et le recyclage du FR4 epoxy s’imposent dans une perspective écologiquement responsable. La réparation de pièces en FR4 sur site nécessite des procédures précises et l’adoption d’outils adaptés. Privilégier des solutions à impact environnemental du FR4 limité, associées à une maintenance préventive, protège à la fois les systèmes en place et l’environnement.
